概述
1.1特性
本系列三相交流力矩电动机具有与直流串激电动机相似的软机械特性。当负载增加时,电动机输出转速随负载增加自行降低;当负载减小时,电动机转速随之升高。当电动机做卷绕或开卷时,该电动机可保持恒张力。如将制品卷绕在卷筒(或轴)上时,能随卷绕直径增大,而使设备运行平衡、可靠。该系列电动机还允许长时间低速运行甚至堵砖运行,而且温升低、寿命长,因此该系列电动机维护费用少。
该系列电动机用语卷绕工作时,可满足恒张力线速度拖动要求,即:
P=F.V=常数
M.n=常数
P—功率、F—张力

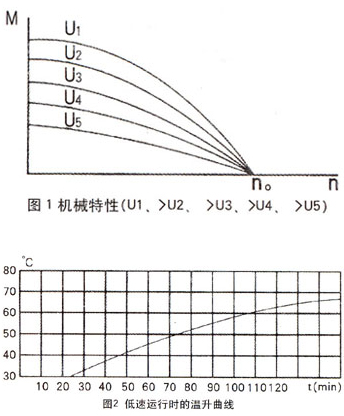

本系列电动机机械特性如图1所示。
改变电动机输入电压,即可改变电动机输出力矩的大小,以满足不同机械设备的要求。
本系列电动机温升幅度不大,可长期低速运行,甚至堵转,最高温升不超过70℃。底速运行时温升曲线见图2。

1.2 主要用途及适用范围
三相力矩电动机适用于卷绕机械的拖动用。力矩电动机被广泛应用于橡胶塑料、纺织、造纸机械及电线电缆等行业,起重运输机械的线缆收放,吊具等。

1.3 型号意义
本系列力矩电动机堵转时输出力矩为额定力矩。以N.m为单位(1N.m≈10kg.cm)。
三相力矩电动机型号意义举例说明如下:


1.4 基本工作条件
a.本系列减速力矩电动机适用于周期性负载,如卷绕力矩随速度周期性变化。可在较长时间堵转运行的情况下的使用;
b.电压380V;
c.额定频率50HZ;
d.海拔高度不超过1000m;
e.最高环境温度+4℃;
f. 最高环境温度90%(在25℃时)。

结构说明
2.1本系列力矩电动机定子结构与普通电动机基本相同。定子铁心嵌入绕组后,经浸渍处理成为一个完整的整体,绕组采用优质高强度漆包圆铜线绕制,绕组绝缘为B级具有优良的机械和电气性能。转子采用实心结构,具有运行可靠、动态特性好、寿命长、维护方便的优点。
轴伸端轴承采用波形弹簧片结构,轴承采用电机专用低噪声全封闭轴承,因此电机运行平稳,噪声震动小。
电机采用的轴承见下表1

接线盒位于机座右边(从轴伸端视之,根据用户要求可任一方向)

2.2本系列力矩电动机采用与基本系列相同的铸铁接线盒座及盒盖,具有良好的密封性能,防护等级为IP54。接线盒电缆引入口采用密封圈压紧螺母结构,防止电缆线拔脱,避免造成短路危险,电缆可从接线盒四个方向任意引入,接线方便。
电动机外壳防护等级为IP44或IP23。

主要性能
3.1力矩的调整
YLJ系列力矩电动机靠改变电动机输入电压来调整电动机输出力矩,电动机由三相调压器或电子调压器来改变电动机输入电压。本系列电动机接线盒内设有六个端子接成星形。
三相调压器或电子调压器可按电动机名牌规定的最大电流(堵转电流)选择。

3.2基本参数
三相交流力矩电动机主要技术数据见表2。

型 号 额定力矩 N.m 极数 电压V 堵转电流A 允许堵转时间 min
YLJF90S-1.6/4 1.6 4 200-380 0.85 30 带风机
YLJF90S-1.6/6 1.6 6 250-380 0.82 30 带风机
YLJF90S-1.6/8 1.6 8 250-380 0.65 30 带风机
YLJF90L-2.0/4 2.0 4 250-380 1.05 30 带轴风机
YLJF90L-2.0/6 2.0 6 250-380 1.02 30 带轴风机
YLJF100L-3.0/4 3.0 4 250-380 1.25 30 带轴风机
YLJF100L-3.0/6 3.0 6 250-380 1.05 30 带轴风机
YLJF100L-3.0/8 3.0 8 250-380 1.20 30 带轴风机
YLJF100L-4.0/4 4.0 4 250-380 1.65 30 带轴风机
YLJF100L-4.0/6 4.0 6 250-380 1.4 30 带轴风机
YLJF100L-4.0/8 4.0 8 250-380 1.52 30 带轴风机
YLJF100L-5.0/4 5.0 4 250-380 2.05 30 带轴风机
YLJF100L-5.0/6 5.0 6 250-380 1.75 30 带轴风机
YLJF100L-5.0/8 5.0 8 250-380 1.7 30 带轴风机
YLJF112M-6.0/4 6.0 4 250-380 2.8 20 带轴风机
YLJF112M-6.0/6 6.0 6 250-380 2.7 15 带轴风机
YLJF112M-6.0/8 6.0 8 250-380 2.6 15 带轴风机
YLJF112M-10/4 10 4 250-380 5.0 2 带轴风机
YLJF112M-10/6 10 6 250-380 3.9 2 带轴风机
YLJF112M-10/8 10 8 250-380 3.5 2 带轴风机
YLJF132M-16/4 16 4 250-380 8.5 2 带轴风机
YLJF132M-20/4 20 4 250-380 15 2 带轴风机
YLJF132M-40/4 40 4 250-380 25 2 带轴风机
YLJF132M-20/6 20 6 250-380 14 2 带轴风机
YLJF132M-40/6 40 6 250-380 22 2 带轴风机
注:以上为常用型号,参数仅供参考,特殊要求的请在订货单中说明。

安装尺寸及外形尺寸
本系列三相力矩电动机基本安装形式为B3和B5,安装尺寸及外形尺寸见附图及附表。

附表1(B5)
机座号 安装尺寸(mm) 外形尺寸(mm)
D E F G GD M N T S 空数 AC AD L
71 14 40 5 11 5 85 70   6 4 145 110 170
80 19 40 6 15.5 5 105 130   12 4 165 150 285
90 24 50 8 20 5 165 130   12 4 175 155 300
100 28 60 8 24 6 215 180   15 4 205 180 380
112 28 60 8 24 7 215 180   15 4 230 190 400

附表2(B3)
机座号 安装尺寸(mm) 外形尺寸(mm)
A B C D E F G GD H K AB AC AD HD L
71 115 80 45 14 30 5 11 5 71 7 145 145   180 255
80 125 100 50 19 40 5 15.5 5 80 10 165 165 150 170 285
90S 140 100 56 24 50 8 20 5 90 10 180 175 155 190 300
90L 140 125 56 24 50 8 20 5 90 10 180 175 155 190 320
100L 160 140 63 28 60 8 24 6 100 12 205 205 180 210 370
112M 190 140 70 28 60 8 24 7 112 12 245 195 190 510 480
132M 216 178 89 38 80 10 33 8 132 12 280 195 210 570 580
160 254 210 108 42 110 12 37 8 160 15 330 195 255 640 700
180 279 241 121 48 110 14 42.5 9 180 15 350 195 278 680 800

定货须知
1.定货时请注明
型号、额定力矩、电压、极数、安装形式、防护等级。如YLJ100L-2.5/8、380V、B3、IP44,本厂可承接特殊电压,如420V、特殊频率60HZ、双速等单、三相力矩电动机的定货。
2.如有特殊要求亦请注明,应提前提出,以便安排试制及生产。
3.本厂愿为用户开发新产品,产品实行三包,信守合同,按期交货。
